GRUPO 3
VIVIANA ALVAREZ
LUZ FANNY CALDERÓN
JAIME YESID BARRERA
PEDRO PABLO DURÁN
ERIC RAMIREZ

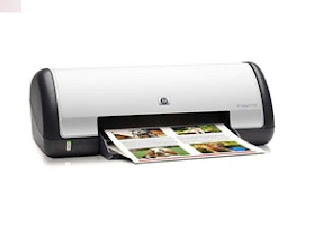

Especificaciones técnicas de la impresora:
·
- Tipo: Inyección de tinta
·
- Tamaño de hoja: A2, A4, A6,
C6, DL
· - Tipos de hoja: papel
(normal, fotográfico), sobres, etiquetas, tarjetas, etc. Transferibles al calor.
·
- Ciclo de trabajo: hasta 500
·
- Capacidad de la bandeja para
papel: 1 bandeja
· - Capacidad de entrada máxima:
hasta 80 hojas
· - Capacidad de salida
estándar: hasta 50 hojas
· - Número de cartuchos: 2( 1
negro,1 tricolor)
·
- Resolución óptima en negro:
hasta 1200 dpi negro
· - Resolución óptima en color:
color de hasta 4800 * 1200 dpi optimizados y 1200 dpi de entrada
· - Puertos de entrada/ salidas
externos: 1 USB
·
- Total de capacidad de
producción: hasta 50 hojas
·
- Dimensiones: 422* 260 * 140
mm
·
- Peso: 2,04 kg.
PASOS PARA EL DESMONTAJE Y MONTAJE DE LA
IMPRESORA
1. Verificar el estado de funcionamiento de la impreso,
encendiéndola y realizándole una prueba d impresión. En nuestro caso la
impresora no se encuentra en estado de funcionamiento. (Se encuentra dañada).
2. Revisar que el cable de alimentación de voltaje se
encuentre desconectado, además desconectar el cable de datos a la CPU.
3. Se despliega y se retira la bandeja superior
4. Se retiran los cartuchos de tinta. (Como no se
encontraba en funcionamiento la impresora, esta no tenia)
5. Se procede a soltar los tornillos para retirar
carcasa superior
6. Se procede a soltar el cabezal y riel de
desplazamiento del carro de impresión.
7. Se empieza a soltar el rodillo de arrastre de las
hojas para ser retirado.
8. Se retira la tarjeta de control del motor DC de la
impresora.
9. Observamos las partes desmontadas
10. Ahora se procede al armado de la impresora, montando
la tarjeta del circuito de control de la impreso y el motor.
11. Se empiezan a ubicar los componentes de ajuste de la
placa del circuito.
12. Se ensambla el rodillo de arrastre del papel.
13. Se ensambla el riel del carro de los cartuchos y s
ajusta el cabezal.
14. Se ajusta la carcasa
15. Listo, la impresora queda armada. Luego se procede a
conectar los cables de datos y voltaje para realizar la verificación de
funcionamiento. En nuestro caso no re realiza esta prueba ya que la impresora
se encuentra dañada.
CONCLUSIONES Y OBSERVACIONES
·
Se dificultad la tarea
de desarmado y armado de la impresora, debido a no disponer de un manual de
guía.
·
No se intento verificar
el daño, porque no se contaban con los implementos necesarios, debido a esto no
se reparo.
·
Se pudo ver el trabajo
en grupo de manera solidadria y el acompañamiento del docente a la hora de
resolver dudas.
·
Se debe contar con un
espacio de tiempo mayor para poder realizar con mayor profundidad este tipo de
actividades tan importantes.
INSTALACIÓN DEL PRODUCTO
Siga
estos pasos en el orden en que se presentan.
Paso 1: Desembale el
producto
1.
Retire todas las cintas y la
película protectora de la tapa, así como también de la parte frontal y
posterior del producto.
2.
Baje la bandeja del papel.
Paso 2: Despliegue las
bandejas de papel
En la
bandeja se coloca papel y otros medios de impresión. Antes de imprimir, despliegue
la bandeja del papel.
1.
Levante la cubierta del
producto y baje la bandeja del papel.
Figura 1: Levantar la cubierta y bajar la
bandeja del papel
2.
Despliegue la extensión de
la bandeja.
Figura 2: Despliegue la extensión de la
bandeja
3.
Cierre la cubierta del
producto.
Paso 3: Conecte el
cable de alimentación y el adaptador
·
Enchufe la fuente de
alimentación a la parte posterior del producto.
·
Conecte el cable de
alimentación a la fuente.
·
Conecte el otro extremo del
cable de alimentación a una toma de pared con puesta a tierra.
Figura
3: Enchufar el cable de alimentación
Paso 4: Encienda el dispositivo
Presione el botón de Encendido
(
)
para encender el producto.
)
para encender el producto.
Figura
4: Pulsar el botón de encendido
Paso 5: Cargue papel normal
Coloque el papel en la bandeja
y luego ajuste la guía del ancho del papel a los bordes del papel.
Figura 5: Carga de
papel y ajuste de la guía de ancho del papel
Paso 6: Instale los cartuchos
1. Extraiga el cartucho de su embalaje y quite con cuidado la cinta de
plástico rosa. Sujete el cartucho de modo que las bandas de cobre estén hacia
abajo y en dirección hacia el producto.
Figura 6: Retire la cinta de plástico
